Blech tiefziehen vs. Hydroforming

Hydroforming Maschine FormBalancer von Fluid Forming

Wenn es um die Umformung von Blechplatinen zur Herstellung komplexer Metall-Bauteile geht, stehen Ingenieure oft vor der Entscheidung, welches Verfahren sie verwenden sollen. Zwei der gängigsten Techniken sind das Blech Tiefziehen und das Hydroforming. Beide haben ihre Vor- und Nachteile, die wir in diesem Artikel genauer betrachten werden.

Überblick

1. Was ist Tiefziehen?

2. Was ist Hydroforming?

3. Fazit

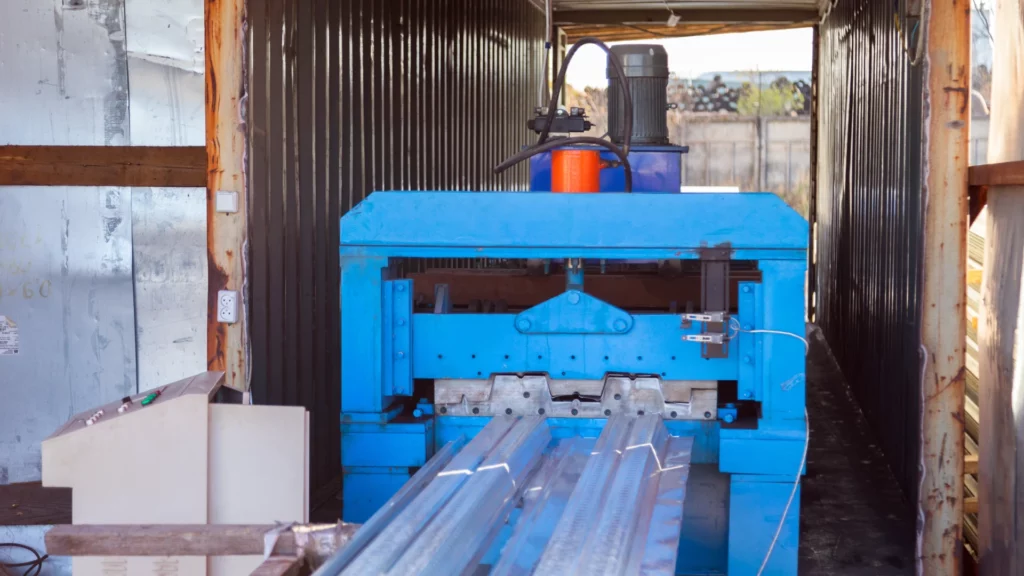

Was ist Tiefziehen?

Beim Tiefziehen handelt es sich um ein Verfahren, bei dem eine Blechplatine mithilfe eines Stempels in eine Form gezogen wird, um eine gewünschte dreidimensionale Form zu erhalten. Hier sind einige Vor- und Nachteile des Tiefziehens:

Vorteile des Tiefziehens

  • Hohe Präzision: Tiefziehen ermöglicht die Herstellung von präzisen und detaillierten Bauteilen
  • Hohe Reproduzierbarkeit: Das Tiefziehen ermöglicht eine präzise Reproduktion von Bauteilen, sodass eine gleichbleibende Qualität gewährleistet werden kann
  • Große Materialvielfalt: Tiefziehen kann mit verschiedenen Materialien durchgeführt werden, darunter Stahl, Aluminium, Kupfer und Edelstahl, wodurch eine breite Palette von Anwendungsmöglichkeiten gegeben ist
  • Hohe Stückzahlen: Mit Hilfe des Tiefziehens können aufgrund der kurzen Prozesszeiten hohe Stückzahlen erreicht werden
  • Prozesskosten: Bei hohen Stückzahlen sind aufgrund der kurzen Prozesszeiten die Prozesskosten pro Bauteil gering

Nachteile des Tiefziehens

  • Einschränkungen bei der Formgebung: Aufgrund der Zugkraft des Stempels gibt es gewisse Grenzen in Bezug auf die Formgebung von Bauteilen (z.B. Hinterschnitte und Freiformflächen)
  • Werkzeugkosten: Sehr hohe Investitionskosten in Tiefziehwerkzeuge notwendig. Dies hat große Auswirkungen auf die Vollkostenrechnung bei kleinen und mittleren Stückzahlen
  • Lange Lieferzeiten: Die Beschaffung von Tiefzieh-Werkzeugen dauert häufig mehrere Monate
  • Lange Rüstzeiten: Die Einrichtung und Anpassung der Werkzeuge für das Tiefziehen erfordert Zeit, insbesondere bei komplexen oder individuellen Formen. Dies kann zu längeren Produktionszeiten führen
  • Wartung: Tiefziehwerkzeug und –stempel müssen aufwendig gewartet und auf einander abgestimmt werden

Was ist Hydroforming?

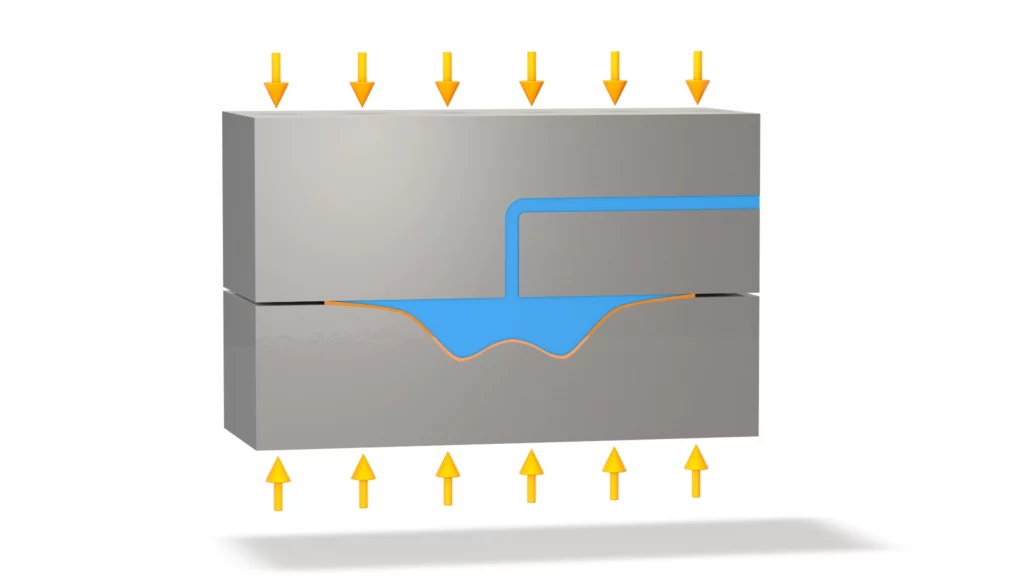

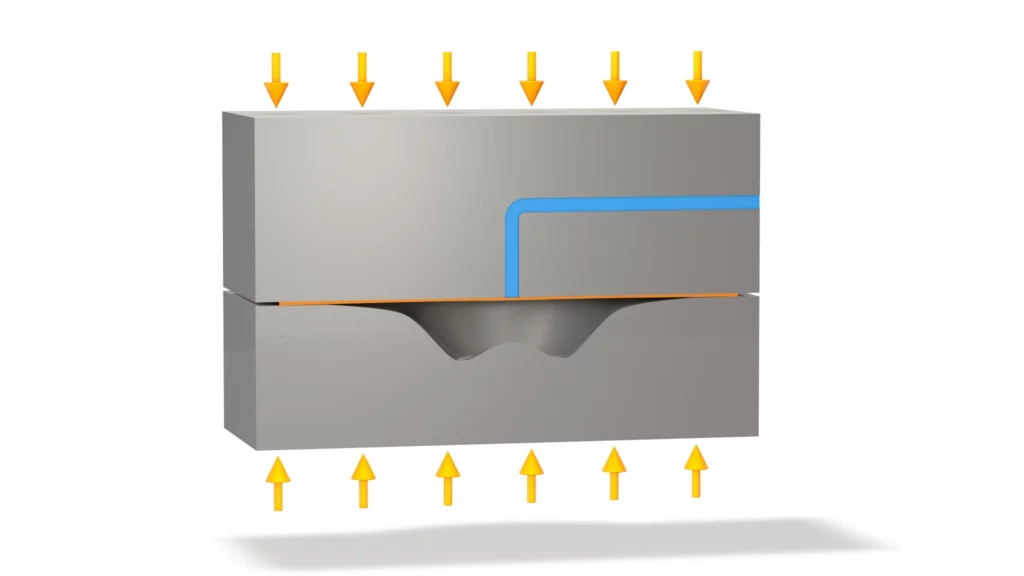

Beim Hydroforming wird das Blech mithilfe von Wasserdruck in eine Form gebracht. Dieses Verfahren bietet ebenfalls bestimmte Vor- und Nachteile:

Vorteile des Hydroformings

  • Hohe Präzision: Tiefziehen ermöglicht die Herstellung von präzisen und detaillierten Bauteilen
  • Investitionskosten: Geringe Investitionskosten in Hydroforming-Werkzeuge (bis zu 80% geringer als Tiefziehwerkzeuge)
  • Kurze Lieferzeiten: Die Beschaffung von Tiefziehwerkzeugen dauert in der Regel 4-6 Wochen
  • Komplexere Formen: Hydroforming ermöglicht die Herstellung komplexer Bauteile mit geringen Einschränkungen bei der Formgebung (u.a. Hinterschnitte, Freiformflächen und Kontergeometrien)
  • Oberflächenqualität: Es können verschiedenste vorbehandelte Materialien genutzt werden (u.a. gebürstet, geschliffen, beschichtet), da es kaum Tiefziehspuren beim Hydroforming gibt
  • Lebensdauer: Sehr lange Lebensdauer der Hydroforming-Werkzeuge, da während des Umformprozess kaum Reibung herrscht
  • Materialeinsatz: Für Hydroforming wird in der Regel nur eine Werkzeugform verwendet. Dies spart im Vergleich zum Tiefziehen (Werkzeugform und Stempel) erheblich Ressourcen ein

Nachteile des Hydroformings

  • Prozessdauer: Die Zykluszeiten des Hydroformings sind höher als die des Tiefziehens
  • Prozesskosten: Aufgrund der längeren Prozessdauer liegen die Prozesskosten beim Hydroforming höher als beim Tiefziehen

Fazit: Vorteile von Hydroforming

Zusammenfassend lässt sich sagen, dass sowohl das Tiefziehen als auch das Hydroforming ihre spezifischen Anwendungsgebiete haben. Die Wahl des Verfahrens hängt von verschiedenen Faktoren ab, wie beispielsweise den gewünschten Bauteileigenschaften, den Kosten und der Produktionsmenge. Es ist ratsam, sich mit erfahrenen Experten auf diesem Gebiet zu beraten, um die optimale Lösung für individuelle Anforderungen zu finden.

Abschließend kann festgestellt werden, dass Hydroforming als fortschrittliche Umformtechnologie mit vielfältigen Vorteilen punktet. Insbesondere in Bereichen, in denen komplexe Bauteile mit hoher Präzision hergestellt werden müssen, ist das Hydroforming eine interessante Option, die weiterentwickelt und optimiert wird, um den Anforderungen der modernen Metallverarbeitung gerecht zu werden.

Wenn Sie weitere Informationen über das Tiefziehen von Blech oder Hydroforming benötigen oder eine spezifische Beratung wünschen, stehen wir Ihnen gerne zur Verfügung.
